AFO 01 Fontanna do picia wody zawieszana na ścianie

AFO 01

https://chemaxtech.pl/wp-content/uploads/2016/08/AFO_40.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/fo_1145.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/Tryska-senzor-funkn-tryska_1246.jpg

AFO 01 – fontanna do picia wody wykonana w nowoczesnym stylu z wysokiej jakości stali nierdzewnej. Wyposażona w manualny zawór, który jest łatwy w użyciu. Woda zaczyna płynąć gdy zawór zostanie naciśnięty. Następnie przez krótką chwilę dysza jest przepłukiwana. Doprowadzenie wody wyposażone jest w elastyczny wąż, a syfon wykonany jest z rozciągliwego,  giętkiego złącza. Elastyczne doprowadzenie i odpływ wody pozwalają na szybkie i bezproblemowe podłączenie fontanny.

AFO 01.Y – fontanna do picia wody wykonana z wysokiej jakości stali nierdzewnej, wyposażona w  zawór na fotokomórkę. Woda zaczyna płynąć kiedy strefa skanowania zaworu zostanie przecięta/zakłócona. Zasilanie 12V,50 Hz prąd bezpieczny – transformator nie będący częścią zestawu, lub bateryjnie 4 x AA.

AFO 01 jest fontanną do picia wody przeznaczoną między innymi do placówek medycznych, szkół, ośrodków SPA. Do użytku wewnętrznego jak również zewnętrznego (na okres zimowy musi zostać zdemontowana).

DOSTĘPNE WERSJE:

AFO 01 – fontanna wykonana ze stali nierdzewnej AISI 304. Manualny przycisk.

AFO 01.CL – fontanna wykonana ze stali nierdzewnej AISI 316. Nadaje się do miejsc o wyższym stężeniu chloru (np. basen). Manualny przycisk.

AFO 01.Y – fontanna wykonana ze stali nierdzewnej AISI 304. Fotokomórka 12V, 50 Hz.

AFO 01.YB – fontanna wykonana ze stali nierdzewnej AISI 304. Fotokomórka 6V (4x 1,5 V).

AFO 01.Y.CL – fontanna wykonana ze stali nierdzewnej AISI 316. Fotokomórka 12V, 50 Hz.

AFO 01.YB.CL – fontanna wykonana ze stali nierdzewnej AISI 316. Fotokomórka 6V (4x 1,5 V).

PODSTAWOWE DANE TECHNICZNE:

Doprowadzenie wody – G ½”.

Ciśnienie wody AFO 01 – 0,2 – 0,6 MPa (rekomendowane 0,3 MPa).

Ciśnienie wody AFO 01.Y – 0,1 – 1,0 MPa (AFO 01.Y; AFO 01.Y.CL).

                                                0,2 – 0,8 MPa (AFO 01.YB; AFO 01.YB.CL).

Odpływ wody – d = 40 mm.

Wewnętrzny wymiar fontanny – d = 245 mm.

Waga – 4 kg.

Zasilanie – 12V, 50 Hz (AFO 01.Y; AFO 01.Y.CL).

                   6V – 4 x AA baterie (AFO 01.YB; AFO 01.YB.CL).

Transformator – ZAC 1/20 (max. 3 x AFO 01.Y ; AFO 01.Y.CL).

                              ZAC 1/50 (max. 8 x AFO 01.Y ; AFO 01.Y.CL)

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:

  • Przygotować doprowadzenie wody, rura G ½” .
  • Przygotować odpływ d = 40 mm.
  • Przygotować kabel zasilający ze źródła ZAC – tylko dla wersji AFO 01.Y i AFO 01.Y.CL z sensorem 12V, 50 Hz.

ZESTAW DO INSTALACJI:

  • obudowa i misa ze stali nierdzewnej
  • dysza
  • manualny zawór
  • elektronika: sensor, zawór elektromagnetyczny – AFO 01.Y
  • zawór kątowy z filtrem
  • elastyczny wąż przyłączeniowy i syfon
  • elementy montażowe

RYSUNEK TECHNICZNY:

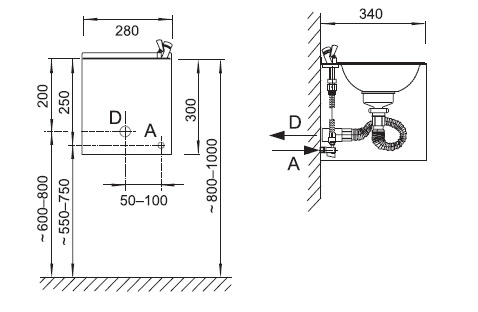

AFO 01

A – doprowadzenie wody G ½”

D – odpływ wody d = 40 mm

Schéma - AFO 01 závěsné nerezové pítko (pitná fontánka)

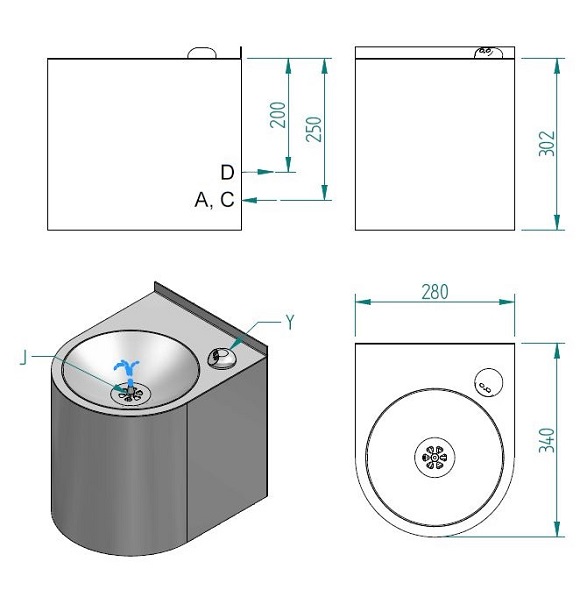

AFO 01.Y

Schéma - AFO 01.Y závěsná nerezová pitná fontánka ovládaná senzorem

A – doprowadzenie wody G ½”

D – odpływ wody d = 40 mm

C – zasilanie 12V,50 Hz – AFO01.Y

Y – sensor

J – dysza
