AFO 01.SC Fontanna do picia wody z przepływowym schładzaczem

AFO 01.SC

https://chemaxtech.pl/wp-content/uploads/2016/08/AFO-01.SC_-1.jpg

Project: AFO 01.SC Fontanna do picia wody z przepływowym schładzaczem

Title:

Description:

AFO 01.SC Fontanna do picia wody z przepływowym schładzaczem

AFO 01.SC


AFO 01.SC jest stojąca fontanną do picia wody, przeznaczoną do mocowania przy ścianie, z przepływowym schładzaczem. Wyposażona jest w dwa przyciski PIEZO. Pierwszy zwalniający przepływ wody nieschłodzonej, drugi przepływ wody schłodzonej. Właściciel ma możliwość ustawienia czasu po którym przepływ wody zatrzyma się automatycznie. Doprowadzenie wody wyposażone jest w elastyczny wąż, a syfon wykonany jest z rozciągliwego,  giętkiego złącza. Elastyczne doprowadzenie i odpływ wody pozwalają na szybkie i bezproblemowe podłączenie fontanny.

AFO 01.SC został wyposażony w przepływowy schładzacz wody. Dzięki temu użytkownik nie musi czekać na ponowne schłodzenie wody – odbywa się to w czasie rzeczywistym.

Fontanna może być wyposażona w bezdotykowy sensor – na zamówienie.

AFO 01.SC wykonana jest ze stali nierdzewnej AISI 304, na zamówienie AISI 316.

DOSTĘPNE WERSJE:

AFO 01.SC – stojąca fontanna wykonana ze stali nierdzewnej AISI 304. Dwa przyciski PIEZO, montaż ścienny, wyposażona w przepływowy schładzacz wody.

PODSTAWOWE DANE TECHNICZNE:

Wymiary – 330 x 900 x 365 mm.

Odpływ wody – d = 40 mm.

Doprowadzenie wody – G ½”.

Ciśnienie wody – 0,2 – 0,6 MPa (rekomendowane 0,3 MPa).

Zasilanie – 230 V, 50 Hz.

Moc – 820 W.

Waga – 24 kg.

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:

  1. Przygotować odpływ d = 40 mm.
  2. Przygotować doprowadzenie wody, rura G ½”.
  3. Gniazdo elektryczne 230 V lub kabel CYKY 3C x 1,5.

ZESTAW DO INSTALACJI:

  • obudowa i misa ze stali nierdzewnej
  • elektronika z przyciskami PIEZO,
  • przyłącza do wody i zawory elektromagnetyczne,
  • przepływowy schładzacz,
  • elastyczny wąż przyłączeniowy i syfon
  • elementy montażowe

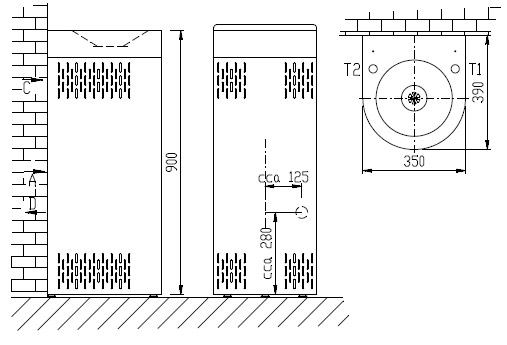

RYSUNEK TECHNICZNY:

Schéma - AFO 01.SC nerezová pitná fontánka (pítko) s chlazením - na postavení ke stěně

A – doprowadzenie wody

C – podłączenie zasilania

D – odpływ wody

T1, T2 – przyciski PIEZO
