AFO 01.SL Fontanna do picia wody z funkcją napełniania butelek

AFO 01.SL

https://chemaxtech.pl/wp-content/uploads/2016/08/AFO-01.SL_.jpg

Project: AFO 01.SL Fontanna do picia wody z funkcją napełniania butelek

Title:

Description:

AFO 01.SL Fontanna do picia wody z funkcją napełniania butelek

AFO 01.SL


AFO 01.SL jest stojącą fontanną do picia wody, przeznaczoną do mocowania przy ścianie z funkcją napełniania butelek. Wyposażona w dwa manualne zawory, które są łatwe w użyciu. Woda zaczyna płynąć gdy zawór zostanie naciśnięty. Następnie przez krótką chwilę dysza jest przepłukiwana. Drugi zawór służy do napełniania butelek. Doprowadzenie wody wyposażone jest w elastyczny wąż, a syfon wykonany jest z rozciągliwego,  giętkiego złącza. Elastyczne doprowadzenie i odpływ wody pozwalają na szybkie i bezproblemowe podłączenie fontanny.

Fontanna może być wyposażona w bezdotykowy sensor – na zamówienie.

AFO 01.SL wykonana jest ze stali nierdzewnej AISI 304. Na zamówienie może być wykonana ze stali AISI 316.

DOSTĘPNE WERSJE:

AFO 01.SL – stojąca fontanna z funkcją napełniania butelek, wykonana ze stali nierdzewnej AISI 304. Dwa manualne przyciski, montaż ścienny.

PODSTAWOWE DANE TECHNICZNE:

Wymiary – 330 x 900 x 365 mm.

Odpływ wody – d = 40 mm.

Doprowadzenie wody – G ½”.

Ciśnienie wody – 0,2 – 0,6 MPa (rekomendowane 0,3 MPa).

Waga: 12 kg.

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:

  1. Przygotować doprowadzenie wody, rura G ½” .
  2. Przygotować odpływ d = 40 mm.

ZESTAW DO INSTALACJI:

  • obudowa i misa ze stali nierdzewnej
  • dwa manualne zawory
  • elastyczny wąż przyłączeniowy i syfon
  • elementy montażowe

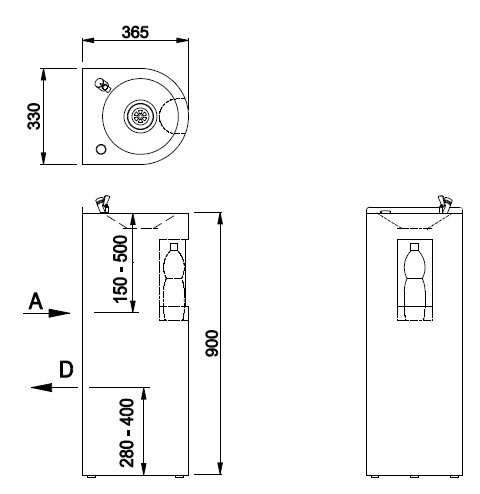

RYSUNEK TECHNICZNY:

Schéma - AFO 01.SL nerezová pitná fontánka (pítko) s výdejem vody do láhve - na postavení ke stěně

A – doprowadzenie wody G ½”

D – odpływ wody d = 40 mm
