AFO 02 Zewnętrzna fontanna do picia wody

AFO 02


AFO 02 – fontanna do picia wody wykonana w nowoczesnym stylu z wysokiej jakości stali nierdzewnej. Wyposażona w manualny zawór, który jest łatwy w użyciu. Woda zaczyna płynąć gdy zawór zostanie naciśnięty. Następnie przez krótką chwilę dysza jest przepłukiwana. Doprowadzenie wody wyposażone jest w elastyczny wąż, a syfon wykonany jest z rozciągliwego, giętkiego złącza. Elastyczne doprowadzenie i odpływ wody pozwalają na szybkie i bezproblemowe podłączenie fontanny.

AFO 02 jest fontanną do picia wody przeznaczoną do użytku zewnętrznego. Składa się z części montażowej – kotwy, przeznaczonej do osadzenia w betonie oraz z kolumny z zaworem i dyszą. Obie części zespolone są ze sobą za pomocą 3 śrub. W razie konieczności istnieje możliwość demontażu górnej części (np. w okresie zimowym).

DOSTĘPNE WERSJE:

AFO 02 – fontanna wykonana ze stali nierdzewnej AISI 304. Manualny przycisk.

AFO 02.CL – fontanna wykonana ze stali nierdzewnej AISI 316. Nadaje się do miejsc o wyższym stężeniu chloru (np. basen). Manualny przycisk.

PODSTAWOWE DANE TECHNICZNE:

Doprowadzenie wody – G ½”.

Ciśnienie wody – 0,2 – 0,6 MPa (rekomendowane 0,3 MPa).

Odpływ wody – d = 40 mm.

Wewnętrzny wymiar fontanny – d = 210 mm.

Waga – 20 kg.

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:

  • Przygotować doprowadzenie wody, rura G ½” .
  • Przygotować odpływ d = 40 mm.
  • Przygotować wnękę do osadzenia podstawy.

ZESTAW DO INSTALACJI:

  • kolumna ze stali nierdzewnej
  • manualny zawór
  • kotwa
  • zawór kątowy z filtrem
  • elastyczny wąż przyłączeniowy i syfon
  • elementy montażowe kotwy

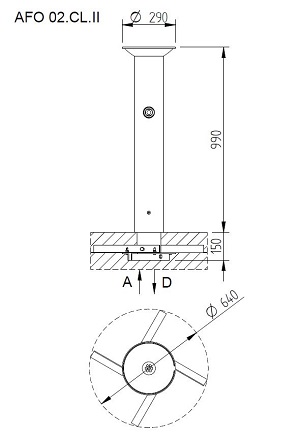

RYSUNEK TECHNICZNY:

Schéma - AFO 02 nerezové pítko (pitná fontána) na postavení do prostoru (i venkovní)

*K – kotwa mocująca
