AFO 04 fontanna do picia wody zawieszana na ścianie, zabudowana

AFO 04

https://chemaxtech.pl/wp-content/uploads/2016/08/AFO-04.jpg

Project: AFO 04 fontanna do picia wody zawieszana na ścianie, zabudowana

Title:

Description:

AFO 04 fontanna do picia wody zawieszana na ścianie, zabudowana

AFO 04

AFO 04 – fontanna do picia wody wykonana w nowoczesnym stylu z wysokiej jakości stali nierdzewnej. Wyposażona w manualny zawór, który jest łatwy w użyciu. Woda zaczyna płynąć gdy zawór zostanie naciśnięty. Następnie przez krótką chwilę dysza jest przepłukiwana. Doprowadzenie wody wyposażone jest w elastyczny wąż, a syfon wykonany jest z rozciągliwego,  giętkiego złącza. Elastyczne doprowadzenie i odpływ wody pozwalają na szybkie i bezproblemowe podłączenie fontanny. Wysokość na której fontanna powinna być zainstalowana jest zależna od miejsca przeznaczenia, np. szkoły itp.

AFO 04 jest fontanną do picia wody przeznaczoną między innymi do placówek medycznych, szkół, ośrodków SPA itp. Do użytku wewnętrznego jak również zewnętrznego (na okres zimowy musi zostać zdemontowana).

DOSTĘPNE WERSJE:

AFO 04 – fontanna wykonana ze stali nierdzewnej AISI 304. Manualny przycisk. Grubość stali 1,5 mm.

PODSTAWOWE DANE TECHNICZNE:

Doprowadzenie wody – G ½”.

Ciśnienie wody – 0,1 – 1 MPa.

Odpływ wody – d = 40 mm.

Wewnętrzny wymiar fontanny – d = 245 mm.

Wykończenie – mat.

Waga – 5 kg.

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:

  • Przygotować doprowadzenie wody, rura G ½” .
  • Przygotować odpływ d = 40 mm.


ZESTAW DO INSTALACJI:

  • obudowa i misa ze stali nierdzewnej
  • dysza
  • manualny zawór
  • zawór kątowy z filtrem
  • elastyczny wąż przyłączeniowy i syfon
  • elementy montażowe

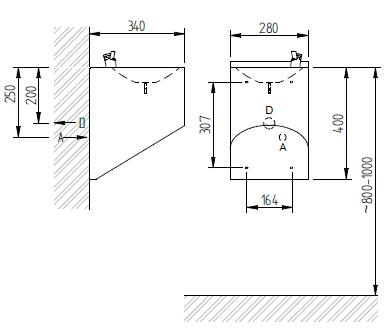

RYSUNEK TECHNICZNY:

AFO 04 Schéma - AFO 04 závěsné nerezové pítko (pitná fontánka) A – doprowadzenie wody G ½” D – odpływ wody d = 40 mm
