ZP 01 Rynna pisuarowa ze stali niedzewnej

ZP 01 Rynna pisuarowa ze stali niedzewnej

https://chemaxtech.pl/wp-content/uploads/2016/09/ZP-01.jpg
https://chemaxtech.pl/wp-content/uploads/2016/09/ZP-01-tech.jpg
ZP 01 jest korytem pisuarowym wykonanym ze stali nierdzewnej o różnych szerokościach, przeznaczonym szczególnie do miejsc o podwyższonym ryzyku uszkodzenia. W standardowym wykonaniu wyposażone jest w rury doprowadzające wodę oraz antywandalowe dysze ze stali nierdzewnej. Do spłukiwania pisuaru rekomendowany jest zegarowy system COS 1. Inny system spłukujący np. na fotokomórkę dostępny jest na zamówienie. ZP 01 produkowane jest w 4 standardowych szerokościach. Inne szerokości dostępne są na zamówienie. Usytuowanie odprowadzenia wody możliwe jest po stronie prawej lub lewej patrząc od przodu pisuaru – określane przy zamówieniu. ZP 01 w standardzie nie posiada pokrywy – dostępna na zamówienie. Syfon nie jest częścią zestawu, może być dostarczony na zamówienie w wersji ze stali nierdzewnej lub plastikowej. Pisuar wykonany jest ze stali nierdzewnej AISI 304 – 1,5 mm. W ofercie posiadamy również wersję przeznaczoną do zakładów penitencjarnych o grubości blachy 2 mm. Inne materiały np. AISI 316 możliwe  na zamówienie. Do czyszczenia rekomendowany jest środek Würth  ochrona materiału (nr 0893 121 K) i materiał do czyszczenia (nr 893 121 1). DOSTĘPNE WERSJE:
  • ZP 01.1 – zawieszane koryto pisuarowe, 1250 mm.
  • ZP 01.2 – zawieszane koryto pisuarowe, 1900 mm.
  • ZP 01.3 – zawieszane koryto pisuarowe, 2500 mm.
  • ZP 01.4 – zawieszane koryto pisuarowe, 3000 mm.
PODSTAWOWE INFORMACJE TECHNICZNE:
  • Doprowadzenie wody: G1/2”.
  • Odprowadzenie: otwór 52 mm + wycięcie 5/4 lub 6/4 na syfon.
  • Waga: w zależności od modelu.
WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI:
  1. Przygotować doprowadzenie wody jak na schemacie.
  2. Przygotować odprowadzenie d=50 mm.
ZESTAW DO INSTALACJI:
  • Pisuar ze stali nierdzewnej z doprowadzeniami wody.
  • Elementy montażowe.
NA ZAMÓWIENIE:
  • COS 1 zegarowy system spłukujący.
  • Model ZP 01 z pokrywą.
  • Syfon ze stali nierdzewnej.
  • Syfon plastikowy.

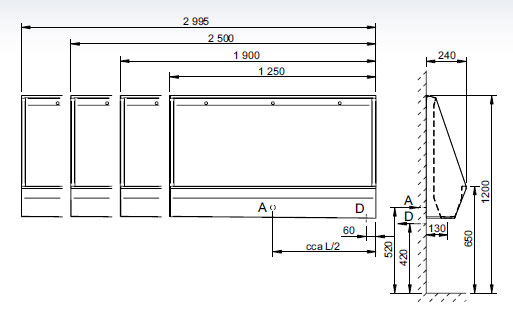

RYSUNEK TECHNICZNY: Figure - ZP 01 suspension stainless steel urinal trough A – doprowadzenie wody do pisuary z tyłu lub od spodu. D – odprowadzenie.
