MAV 1 Automat wrzutowy do dystrybucji wody

MAV 1

https://chemaxtech.pl/wp-content/uploads/2016/08/MAV-1.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/MAV_1-1_345.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/MAV_1-2_EN_514.jpg

MAV 1 jest automatem na monety służącym do płatnego wydawania wody. Cena za litr wody i rodzaj waluty jaką ma obsługiwać automat jest ustalana z góry z klientem. Po wrzuceniu monet na wyświetlaczu pojawia się liczba kredytu do wykorzystania, urządzenie jest gotowe do pracy. Woda zacznie swobodnie płynąć po naciśnięciu przycisku START. Ilość wody  jest automatycznie mierzona (biorąc pod uwagę wielkość jej przepływu) względem ilości wrzuconych monet.  Przepływ wody można zatrzymać wciskając STOP i ponownie uruchomić wciskając ponownie START. Liczbę kredytu można w każdej chwili zwiększyć poprzez wrzucenie monet.

W przypadku działania przez cały rok zawór wody i wodomierz musi być zabezpieczony przed zamarzaniem. System musi być wyposażony w zawór spustowy.

Na zamówienie automat na monety MAV 1 może być wyposażony w licznik monet PM 1. Licznik ten  przeznaczony jest do miejsc gdzie monety nie są wyjmowane przez właściciela. Urządzenie sumuje wartość monet jaka została wrzucona do automatu.

PODSTAWOWE DANE TECHNICZNE

 Doprowadzenie wody: G 1/2″

Ciśnienie wody: 0,1 do 1 MPa

Zasilanie elektryczne: 12V, 50 Hz

Pobór mocy: 15VA (25VA gdy skanuje monetę/żeton)

Źródło zasilania: ZAC 1/50

Rodzaj monet: 0,1; 0,2; 0,5; 1; 2; 5 PLN; 0,1; 0,2; 0,5; 1; 2 EUR; żetony ZT 2

Max ilość wody: według stawki za litr

Waga: 3,4 kg

 WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI

  • Przygotowanie kabla zasilającego do automatu ze źródła ZAC
  • Przygotowanie wnęki do wbudowania automatu
  • Przygotowanie zasilania elektrycznego do poszczególnych elementów konfiguracji
  • Przygotowanie punktów poboru wody

ZESTAW DO INSTALACJI

  1. Obudowa ze stali nierdzewnej
  2. Skaner monet/żetonów
  3. Elektronika
  4. Pojemnik na monety
  5. Wodomierz z licznikiem wody
  6. Zawór elektromagnetyczny

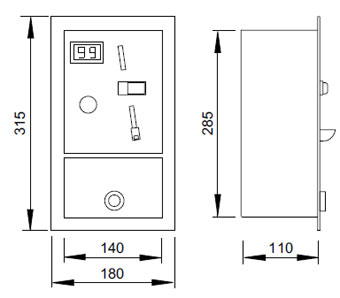

RYSUNEK TECHNICZNY:

Figure - MAV 1 coin-operated control

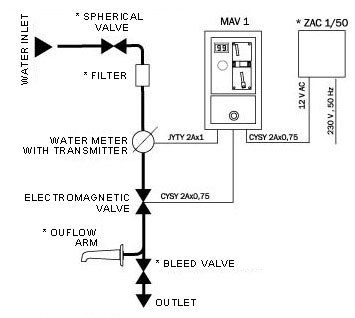

Przykładowa konfiguracja

Figure - MAV 1 coin-operated control
