AUL 01, AUL 02 Rynna umywalkowa ze stali nierdzewnej

AUL 01, AUL 02

https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-01.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-01-tech.jpg

Project: AUL 01, AUL 02 Rynna umywalkowa ze stali nierdzewnej

Title:

Description:

AUL 01, AUL 02 Rynna umywalkowa ze stali nierdzewnej

AUL 01, AUL 02

https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-01.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-01-tech-540x292.jpg

AUL 01 i AUL 02 są korytami umywalkowymi ze stali nierdzewnej z bezdotykową baterią na fotokomórkę.

Przepływ wody uruchamiany jest automatycznie, gdy dłonie użytkownika znajdą się w strefie skanowania czujnika, wyłączany po ich usunięciu. Po usunięciu rąk ze strefy skanowania woda zatrzymuje się z opóźnieniem. Temperatura wody ustawiana jest za pomocą zaworu termostatycznego dla wszystkich baterii jednocześnie.

Rynny umywalkowe  mogą być wyposażone w dozowniki mydła i płynu do dezynfekcji, dozowniki ręczników papierowych, zbiorniki odpadów i innych.

Doprowadzenie i ujście wody może znajdować się po prawej lub lewej stronie – należy to określić przy składaniu zamówienia.



DOSTĘPNE WERSJE

  • AUL 01.1 – jednostronne koryto z dwoma bateriami
  • AUL 01.2 – jednostronne koryto z trzema bateriami
  • AUL 01.3 – jednostronne koryto z czterema bateriami
  • AUL 01.4 – jednostronne koryto z pięcioma bateriami
  • AUL 02.1 – dwustronne koryto z czterema bateriami
  • AUL 02.2 – dwustronne koryto z sześcioma bateriami
  • AUL 02.3 – dwustronne koryto z ośmioma bateriami
  • AUL 02.4 – dwustronne koryto z dziesięcioma bateriami

Wszystkie typy wyposażone są w zawór termostatyczny.

PODSTAWOWE DANE TECHNICZNE

Doprowadzenie wody: G 1/2″

 Odpływ: d=40 mm

Zasilanie: 12 V, 50 Hz

Źródło zasilania: ZAC 1/20 (AUL 01.1, .2); ZAC 1/50 (AUL 01,3, 02,1, 0,2, 0,3)

  • AUL 01.1
  • AUL 02.1
  • AUL 01.2
  • AUL 02.2
  • AUL 01.3
  • AUL 02.3
  • AUL 01.4
  • AUL 02.4
AUL 01.1

Liczba baterii: 2

Zasilanie: 12 VA

Waga: 45 kg

AUL 02.1

Liczba baterii: 2 x 2

Zasilanie: 24 VA

Waga: 85 kg

AUL 01.2

Liczba baterii: 3

Zasilanie: 18 VA

Waga: 67 kg

AUL 02.2

Liczba baterii: 2 x 3

Zasilanie: 36 VA

Waga: 130 kg

AUL 01.3

Liczba baterii: 4

Zasilanie: 24 VA

Waga: 80 kg

AUL 02.3

Liczba baterii: 2 x 4

Zasilanie: 48 VA

Waga: 155 kg

AUL 01.4

Liczba baterii: 5

Zasilanie: 30 VA

Waga: 92 kg

AUL 02.4

Liczba baterii: 2 x 5

Zasilanie: 60 VA

Waga: 180 kg

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI

  1. Ustaw doprowadzenie wody na wysokości 400 mm od podłogi i ok. 300 mm od określonego końca rynny.
  2. Ustaw odpływ d = 40 mm, wysokość 400 mm  od poziomu podłogi i ok. 150 mm od określonego końca rynny.
  3. Ustaw kabel zasilania – 12 V, 50 Hz z źródła zasilania ZAC na wysokości 400 – 500 mm, ok. 300 mm od końca rynny, gdzie znajduje się doprowadzenie wody.

ZESTAW ZAWIERA

  • koryto ze ścianką
  • nogi
  • baterie (2 – 10 szt. – zależy od rodzaju rynny)
  • elektronika/fotokom. (2 – 10 szt. zależy od rodzaju rynny)
  • zawory elektromagnetyczne (2 – 10 szt. zależy od rodzaju rynny)
  • zawory kątowe – 2 szt. (zależy od rodzaju rynny – przepływ wody reguluje się zaworkami)
  • zawór termostatyczny – (AUL 02 – 2 szt.)
  • węże podłączeniowe
  • drobne elementy montażowe
  • syfon

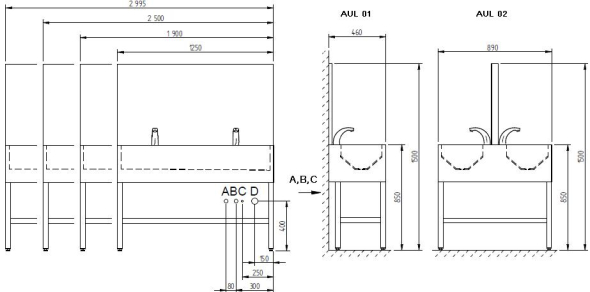

RYSUNEK TECHNICZNY

Schéma - AUL 01, AUL 02 nerezová (automatický) umývací žlab se zády

A – zimna woda, rura G 1/2 “

B – ciepła woda, rura G 1/2 “

C – zasilanie

D – odpływ

E – strefa skanowania
