AUL 03 Rynna umywalkowa ze stali nierdzewnej

AUL 03


AUL 03 jest rynną umywalkową ze stali nierdzewnej wyposażoną w bezdotykowe baterie na fotokomórkę.

Przepływ wody uruchamiany jest automatycznie, gdy dłonie użytkownika znajdą się w strefie skanowania czujnika, wyłączany po ich usunięciu. Po usunięciu rąk ze strefy skanowania woda zatrzymuje się z opóźnieniem. Koryto jest produkowane w wersji przeznaczonej do zawieszenia na ścianie (AUL 03.Z) lub mocowane na nogach (AUL 03.S). Temperatura wody ustawiana jest za pomocą zaworu termostatycznego

Rynny umywalkowe  mogą być wyposażone w dozowniki mydła i płynu do dezynfekcji, dozowniki ręczników papierowych, zbiorniki odpadów i innych.

Doprowadzenie i ujście wody może znajdować się po prawej lub lewej stronie – należy to określić przy składaniu zamówienia. Wykończenie mat. Na zamówienie: baterie manualne lub lekarskie/łokciowe.



DOSTĘPNE WERSJE

  • AUL 03S.1 – koryto stojące z dwoma bateriami
  • AUL 03S.2 – koryto stojące z trzema bateriami
  • AUL 03S.3 – koryto stojące z czterema bateriami
  • AUL 03S.4 – koryto stojące z pięcioma bateriami
  • AUL 03Z.1 – zawieszane koryto z dwoma bateriami
  • AUL 03Z.2 – zawieszane koryto z trzema bateriami
  • AUL 03Z.3 – zawieszane koryto z czterema bateriami
  • AUL 03Z.4 – zawieszane koryto z pięcioma bateriami

Wszystkie typy wyposażone są w zawór termostatyczny

PODSTAWOWE DANE TECHNICZNE

Doprowadzenie wody: G 1/2″

Ujście wody: d=40 mm

Zasilanie: 12 V, 50 Hz

Źródło zasilania: ZAC 1/20 (AUL 03.1 .2); ZAC 1/50 (AUL 03.3)

  • AUL 03.1
  • AUL 03.2
  • AUL 03.3
  • AUL 03.4
AUL 03.1

Liczba baterii: 2

Zasilanie: 12 VA

Waga: 40 kg (AUL 03Z.1 – 37 kg)

AUL 03.2

Liczba baterii: 3

Zasilanie: 18 VA

Waga: 50 kg (AUL 03Z.2 – 46 kg)

AUL 03.3

Liczba baterii: 4

Zasilanie: 24 VA

Waga: 60 kg (AUL 03Z.3 – 55 kg)

AUL 03.4

Liczba baterii: 5

Zasilanie: 30 VA

Waga: 70 kg (AUL 03Z.3 – 64 kg)

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI

  1. Ustaw doprowadzenie wody na wysokości 400 mm od podłogi i ok. 300 mm od określonego końca rynny.
  2. Ustaw odpływ d = 40 mm, wysokość 400 mm  od poziomu podłogi i ok. 150 mm od określonego końca rynny.
  3. Ustaw kabel zasilania – 12 V, 50 Hz z źródła zasilania ZAC na wysokości 400 – 500 mm, ok. 300 mm od końca rynny, gdzie znajduje się doprowadzenie wody.

ZESTAW ZAWIERA

  • koryto ze ścianką
  • nogi (tylko AUL 03S)
  • baterie (2 – 4 szt. – zależy od rodzaju rynny)
  • elektronika/fotokom. (2 – 5 szt. zależne od modelu rynny)
  • zawory elektromagnetyczne (2 – 5 szt. zależy od rodzaju rynny)
  • zawory kątowe – 2 szt.
  • zawór termostatyczny – 1 szt.
  • węże podłączeniowe
  • drobne elementy montażowe
  • syfon

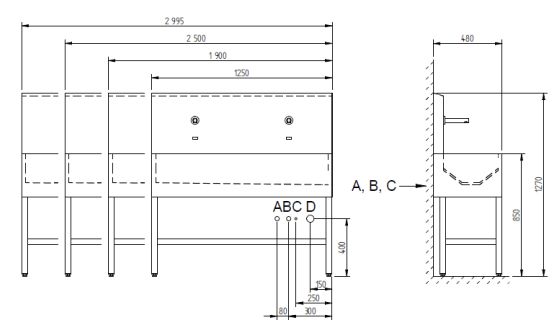

RYSUNEK TECHNICZNY

Schéma - AUL 03 nerezový automatický umývací žlab (závěsný nebo na postavení)

A – zimna woda, rura G 1/2 “

B – ciepła woda, rura G 1/2 “

C – zasilanie

D – odpływ

E – strefa skanowania
