AUL 05 Koryto umywalkowe ze stali nierdzewnej z zaokrąglonymi rogami

AUL 05

https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-05.jpg
https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-05-tech-540x332.jpg

AUL 05 jest podwieszanym korytem ze stali nierdzewnej z zaokrąglonymi narożnikami wewnętrznymi. Jego konstrukcja pozwala na montaż bezdotykowych baterii na fotokomórkę. Standardowa wersja występuje bez otworów na baterie. Otwory mogą być wykonane na zamówienie. Zaokrąglone narożniki wewnętrzne są łatwiejsze w czyszczeniu, ponieważ osady nie zalegają w rogach.

Doprowadzenie i ujście wody może znajdować się po prawej lub lewej stronie – należy to określić przy składaniu zamówienia.

DOSTĘPNE WERSJE

  • AUL 05.1 – podwieszana koryto o długości 1 250 mm
  • AUL 05.2 – podwieszane koryto o długości 1 900 mm
  • AUL 05.3 – podwieszane koryto o długości 2 500 mm
  • AUL 05.4 – podwieszane koryto o długości 3 000 mm



PODSTAWOWE DANE TECHNICZNE

Odpływ: dla ujścia z zaworem 6/4 “

Wymiar: L × 430 × 400 mm

Wymiar wew.: L-5 × 330 × 200 mm



  • AUL 05.1
  • AUL 05.2
  • AUL 05.3
  • AUL 05.4
AUL 05.1

Długość L: 1250 mm

Waga: 17 kg

AUL 05.2

Długość L: 1900 mm

Waga: 24 kg

AUL 05.3

Długość L: 2500 mm

Waga: 31 kg

AUL 05.4

Długość L: 3000 mm

Waga: 38 kg

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI

  1. Przygotowanie odpływu wg wybranego rodzaju syfonu (syfon nie jest częścią zestawu)

ZESTAW ZAWIERA

  • koryto
  • wspornik
  • drobne elementy montażowe

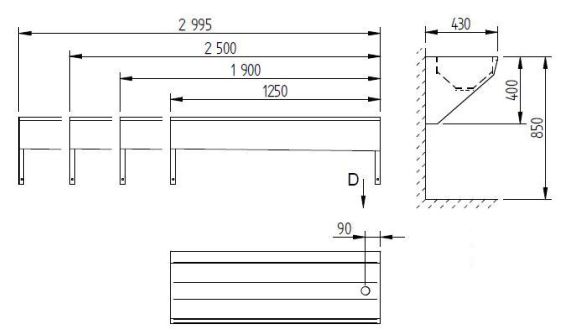

RYSUNEK TECHNICZNY

Schéma - AUL 05 závěsný nerezový umývací žlab s kulatými vnitřními rohy

D – Wersja z odpływem po prawej stronie

D* – Wersja z odpływem po lewej stronie
