AUL 04 Koryto umywalkowe ze stali nierdzewnej

AUL 04

https://chemaxtech.pl/wp-content/uploads/2016/08/AUL-04.jpg

Project: AUL 04 Koryto umywalkowe ze stali nierdzewnej

Title:

Description:

AUL 04 Koryto umywalkowe ze stali nierdzewnej

AUL 04


AUL 04 jest korytem ze stali nierdzewnej przeznaczonym do zawieszenia. Jego konstrukcja pozwala na montaż bezdotykowych baterii na fotokomórkę. Standardowa wersja występuje bez otworów na baterie. Otwory mogą być wykonane na zamówienie.

Doprowadzenie i ujście wody może znajdować się po prawej lub lewej stronie – należy to określić przy składaniu zamówienia. Wykończenie matowe.

DOSTĘPNE WERSJE

  • AUL 04.1 – podwieszana koryto o długości 1 250 mm
  • AUL 04.2 – podwieszane koryto o długości 1 900 mm
  • AUL 04.3 – podwieszane koryto o długości 2 500 mm
  • AUL 04.4 – podwieszane koryto o długości 3 000 mm



PODSTAWOWE DANE TECHNICZNE

Odpływ: dla ujścia z zaworem 6/4 “

Wymiar: L × 430 × 400 mm

Wymiar wew.: L-5 × 330 × 200 mm



  • AUL 04.1
  • AUL 04.2
  • AUL 04.3
  • AUL 04.4
AUL 04.1

Długość L: 1250 mm

Waga: 17 kg

AUL 04.2

Długość L: 1900 mm

Waga: 24 kg

AUL 04.3

Długość L: 2500 mm

Waga: 31 kg

AUL 04.4

Długość L: 3000 mm

Waga: 38 kg

WYMAGANIA DOTYCZĄCE TWORZENIA KONSTRUKCJI

  1. Przygotowanie odpływu wg wybranego rodzaju syfonu (syfon nie jest częścią zestawu)

ZESTAW ZAWIERA

  • koryto
  • wspornik
  • drobne elementy montażowe

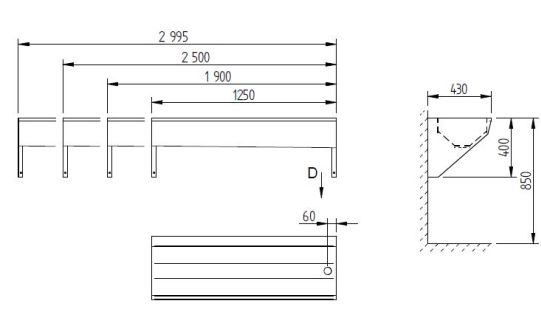

RYSUNEK TECHNICZNY

Figure - AUL 04 stainless steel wall mounted trough

D – Wersja z odpływem po prawej stronie

D* – Wersja z odpływem po lewej stronie
